เครื่องบรรจุน้ำดื่มอัตโนมัติ 8-8-4

เครื่องบรรจุน้ำแบบ 3-in-1 ประกอบด้วย 3 ส่วน ได้แก่ ส่วนการล้าง การบรรจุน้ำ และการปิดฝา เครื่องบรรจุน้ำรุ่นนี้มีเสถียรภาพในการทำงานสูง มีความปลอดภัย โครงสร้างของเครื่องจักรมีขนาดกะทัดรัดแข็งแรง มีระบบการควบคุมที่สมบูรณ์แบบสามารถทำงานได้อย่างอัตโนมัติ ง่ายต่อการใช้งาน ในการลำเลียงขวดเข้าสู่เครื่องจักรใช้วิธีการเป่าอากาศ โดยผลักขวดให้ลำเลียงเข้าไปในวงล้อ

ข้อมูลเทคนิค

• จำนวนหัวล้าง 8 หัว
• จำนวนหัวบรรจุของเหลว 8 หัว
• จำนวนหัวปิดฝา 4 หัว
• กำลังการผลิต 2,500 ขวด/ชั่วโมง(เทียบกับขวดขนาด 600 มล.)
• ความสูงขวด 150-320 มม.
• ขนาดเส้นผ่านศูนย์กลางขวด 50-110 มม.
• ลักษณะฝาที่เหมาะสม ฝาพลาสติกแบบเกลียว
• กำลังไฟฟ้า 3.5 กิโลวัตต์
• ขนาดเครื่องจักร (ยาวxกว้างxสูง) 2100×1400×1860 มม.
• น้ำหนักเครื่อง 2,000 กก.

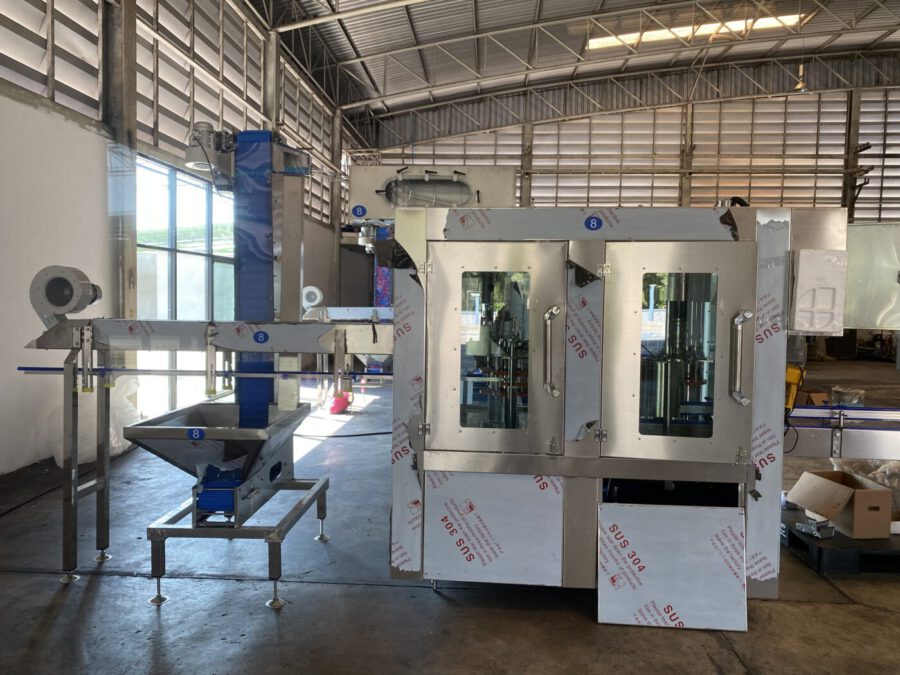

เครื่องบรรจุน้ำดื่มอัตโนมัติ 8-8-4 ระบบโรตารี่

การป้อนขวด

ป้อนขวดผ่านอุโมงค์ลมลำเลียงขวดความยาว 2เมตร เข้าเครื่องบรรจุโดยใช้วิธิการเป่าอากาศด้วยมอเตอร์  ลักษณะการใช้งานโดยการหยิบขวดใส่ในช่องอุโมงค์พัดลมจะเป่าอากาศเพื่อดันขวดเข้าเครื่องบรรจุต่อไป

ระบบล้างขวด จำนวน 8 หัว

ขวดเปล่าจะถูกคีบคอผ่านอุโมงค์ลมเข้าสู่สตาร์วีล (Star Wheel) เพื่อนำไปสู่กระบวนการล้าง แคลมป์ที่คีบคอขวดทำจากเหล็กสแตนเลส 304 โดยทำหน้าที่จับคอขวดพลิก 180 องศา จากนั้นวาล์วจะเปิดและพ่นน้ำออกมาเพื่อล้างขวด เมื่อล้างเสร็จแล้วขวดจะถูกพลิกกลับ 180 องศา อีกรอบ เพื่อเตรียมเข้าสู่ขบวนการบรรจุน้ำต่อไป

ตัววงล้อลำเลียง (Star wheel) ทำจากเหล็กสแตนเลสคุณภาพสูง ซึ่งจะทำให้การส่งผ่านมีประสิทธิภาพมาก ป้องกันปัญหาการติดขัดของขวดในระบบลำเลียง

ส่วนของหัวบรรจุของเหลว 8 หัว

มีความแม่นยำและความเร็วทำให้มั่นใจได้ว่าหัวบรรจุมีประสิทธิภาพในการบรรจุสูง หัวบรรจุทำจากเหล็กสแตนเลส 304  ง่ายต่อการทำความสะอาดและไม่มีสิ่งสกปรกปนเปื้อน ของเหลวจะถูกบรรจุในขวดพลาสติก ต่อเมื่อขวดถูกยกขึ้นไปสัมผัสกับวาล์วบรรจุ หัวบรรจุถูกควบคุมการทำงานภายใต้ระบบการควบคุมการไหลซึ่งสามารถตั้งค่าอัตราการไหลในช่วงที่แน่นอนได้ การยกตัวขึ้น-ลงของหัวบรรจุนั้นถูกควบคุมโดย valve elevator ระบบการบรรจุของของเหลวจะเป็นไปอย่างอัตโนมัติ และเมื่อบรรจุของเหลวถึงระดับที่ต้องการ วาล์วจะปิดลง จากนั้นแคลมป์ที่หนีบคอขวดจะลดต่ำลงเข้าสู่วงล้อ เพื่อนำขวดส่งต่อไปสู่ขั้นตอนการปิดฝาขวดต่อไป

.

ส่วนปิดฝา จำนวน 4หัว

ใช้เทคโนโลยีขั้นสูง ส่งผลให้เครื่องจักรมีเสถียรภาพและความน่าเชื่อถือเพิ่มมากขึ้น ส่งฝาขวดผ่านสายพานลำเลียงอัตโนมัติ หัวปิดฝาสามารถปรับกำลังการหมุนได้โดยทำให้ฝาไม่เสียรูปทรง ในส่วนของสกรูปิดฝามีการติดตั้งระบบควบคุมด้วย photoelectricity  ซึ่งเมื่อในขณะที่เครื่องจักรกำลังทำงานหากไม่มีฝาหรือฝามีรูปทรงที่ไม่ได้มาตรฐานเครื่องจักรจะหยุดทำงานโดยอัตโนมัติ

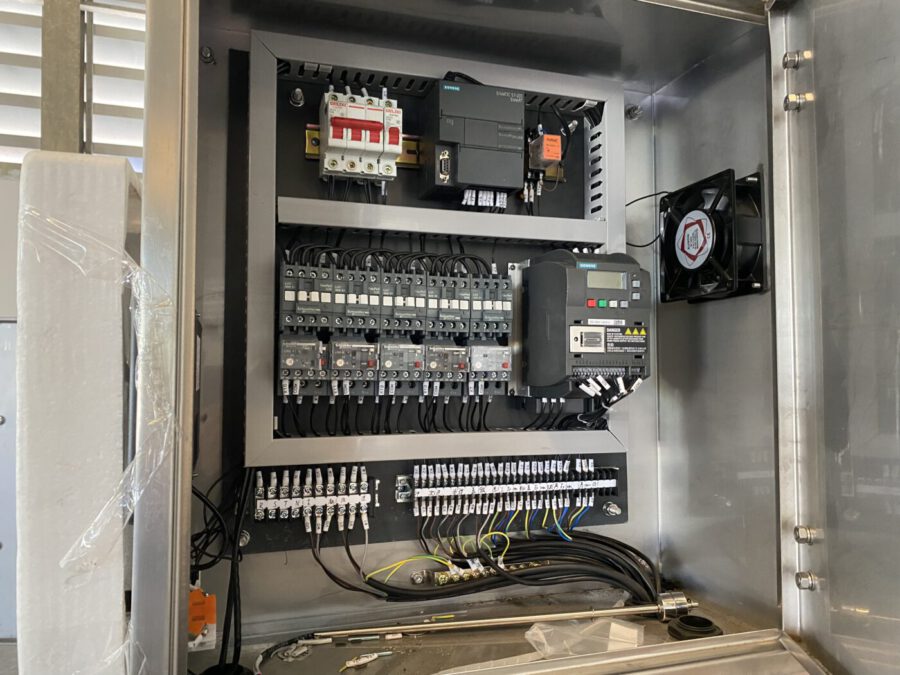

องค์ประกอบของอุปกรณ์อิเล็กทรอนิกส์ เช่น แผงวงจรควบคุม (PLC) และ ทรานสดิวเซอร์ ใช้ชิ้นส่วนของมิตซูบิชิ และ Omron เป็นต้น ส่วนอุปกรณ์ระบบลม (pneumatic devices) ใช้ชิ้นส่วนที่ได้คุณภาพจากบริษัทชื่อดังในตลาด

ระบบการล้างขวดมี 8หัว ล้างขวดด้วยน้ำสะอาดแรงดันสูง วัสดุผลิตจากสแตนเลสคุณภาพดี
