เครื่องบรรจุน้ำแบบ 3-in-1 ประกอบด้วย 3 ส่วน ได้แก่ ส่วนการล้าง การบรรจุน้ำ และการปิดฝา เครื่องบรรจุน้ำรุ่นนี้มีเสถียรภาพในการทำงานสูง มีความปลอดภัย โครงสร้างของเครื่องจักรมีขนาดกะทัดรัดแข็งแรง มีระบบการควบคุมที่สมบูรณ์แบบสามารถทำงานได้อย่างอัตโนมัติ ง่ายต่อการใช้งาน ในการลำเลียงขวดเข้าสู่เครื่องจักรใช้วิธีการเป่าอากาศ โดยผลักขวดให้ลำเลียงเข้าไปในวงล้อ
ข้อมูลเทคนิคเครื่องบรรจุน้ำดื่มอัตโนมัติ 24-24-8 ระบบโรตารี่
| จำนวนหัวล้าง | 24 | |||
| จำนวนหัวบรรจุของเหลว | 24 | |||
| จำนวนหัวปิดฝา | 8 | |||
| กำลังการผลิต | 9,000 ขวดต่อชั่วโมง (เทียบกับขวดขนาด 600 มล.) | |||
| ความสูงขวด | 150-320 มม. | |||
| ขนาดเส้นผ่านศูนย์กลางขวด | 50-110 มม. | |||
| ลักษณะฝาที่เหมาะสม | ฝาพลาสติกแบบเกลียว | |||
| กำลังไฟฟ้าทั้งหมด | 5.5 กิโลวัตต์ | |||
| ขนาดเครื่องจักร (ยาวxกว้างxสูง) | 2950×2224×2450 มม. | |||
| น้ำหนัก | 5000 kg. |
การป้อนขวด
ป้อนขวดผ่านอุโมงค์ลมลำเลียงขวดความยาว 2เมตร เข้าเครื่องบรรจุโดยใช้วิธิการเป่าอากาศด้วยมอเตอร์ ลักษณะการใช้งานโดยการหยิบขวดใส่ในช่องอุโมงค์พัดลมจะเป่าอากาศเพื่อดันขวดเข้าเครื่องบรรจุต่อไป
ระบบล้างขวด จำนวน 24 หัว
ขวดเปล่าจะถูกคีบคอผ่านอุโมงค์ลมเข้าสู่สตาร์วีล (Star Wheel) เพื่อนำไปสู่กระบวนการล้าง แคลมป์ที่คีบคอขวดทำจากเหล็กสแตนเลส 304 โดยทำหน้าที่จับคอขวดพลิก 180 องศา จากนั้นวาล์วจะเปิดและพ่นน้ำออกมาเพื่อล้างขวด เมื่อล้างเสร็จแล้วขวดจะถูกพลิกกลับ 180 องศา อีกรอบ เพื่อเตรียมเข้าสู่ขบวนการบรรจุน้ำต่อไป
ตัววงล้อลำเลียง (Star wheel) ทำจากเหล็กสแตนเลสคุณภาพสูง ซึ่งจะทำให้การส่งผ่านมีประสิทธิภาพมาก ป้องกันปัญหาการติดขัดของขวดในระบบลำเลียง

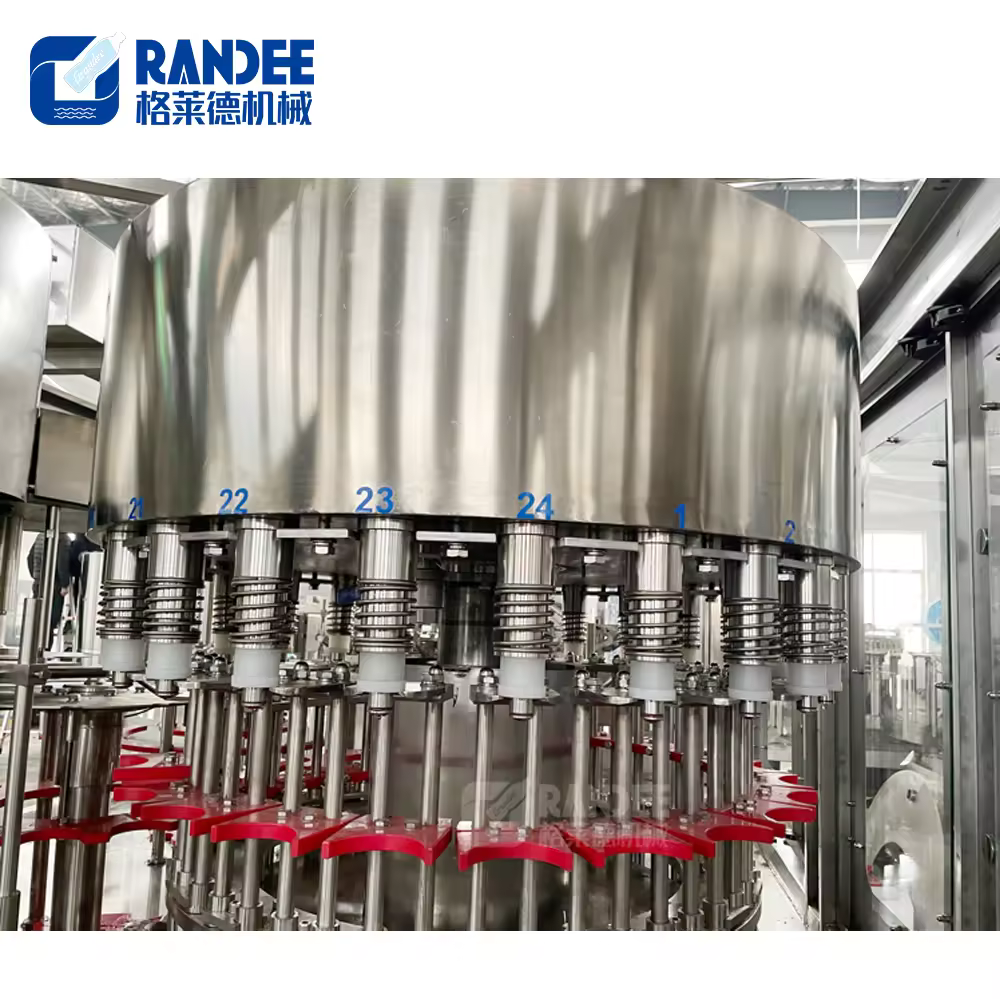

ส่วนของหัวบรรจุของเหลว 24 หัว
มีความแม่นยำและความเร็วทำให้มั่นใจได้ว่าหัวบรรจุมีประสิทธิภาพในการบรรจุสูง หัวบรรจุทำจากเหล็กสแตนเลส 304 ง่ายต่อการทำความสะอาดและไม่มีสิ่งสกปรกปนเปื้อน ของเหลวจะถูกบรรจุในขวดพลาสติก ต่อเมื่อขวดถูกยกขึ้นไปสัมผัสกับวาล์วบรรจุ หัวบรรจุถูกควบคุมการทำงานภายใต้ระบบการควบคุมการไหลซึ่งสามารถตั้งค่าอัตราการไหลในช่วงที่แน่นอนได้ การยกตัวขึ้น-ลงของหัวบรรจุนั้นถูกควบคุมโดย valve elevator ระบบการบรรจุของของเหลวจะเป็นไปอย่างอัตโนมัติ และเมื่อบรรจุของเหลวถึงระดับที่ต้องการ วาล์วจะปิดลง จากนั้นแคลมป์ที่หนีบคอขวดจะลดต่ำลงเข้าสู่วงล้อ เพื่อนำขวดส่งต่อไปสู่ขั้นตอนการปิดฝาขวดต่อไป
.
ส่วนปิดฝา จำนวน 8หัว
ใช้เทคโนโลยีขั้นสูง ส่งผลให้เครื่องจักรมีเสถียรภาพและความน่าเชื่อถือเพิ่มมากขึ้น ส่งฝาขวดผ่านสายพานลำเลียงอัตโนมัติ หัวปิดฝาสามารถปรับกำลังการหมุนได้โดยทำให้ฝาไม่เสียรูปทรง ในส่วนของสกรูปิดฝามีการติดตั้งระบบควบคุมด้วย photoelectricity ซึ่งเมื่อในขณะที่เครื่องจักรกำลังทำงานหากไม่มีฝาหรือฝามีรูปทรงที่ไม่ได้มาตรฐานเครื่องจักรจะหยุดทำงานโดยอัตโนมัติ
องค์ประกอบของอุปกรณ์อิเล็กทรอนิกส์ เช่น แผงวงจรควบคุม (PLC) และ ทรานสดิวเซอร์ ใช้ชิ้นส่วนของมิตซูบิชิ และ Omron เป็นต้น ส่วนอุปกรณ์ระบบลม (pneumatic devices) ใช้ชิ้นส่วนที่ได้คุณภาพจากบริษัทชื่อดังในตลาด
